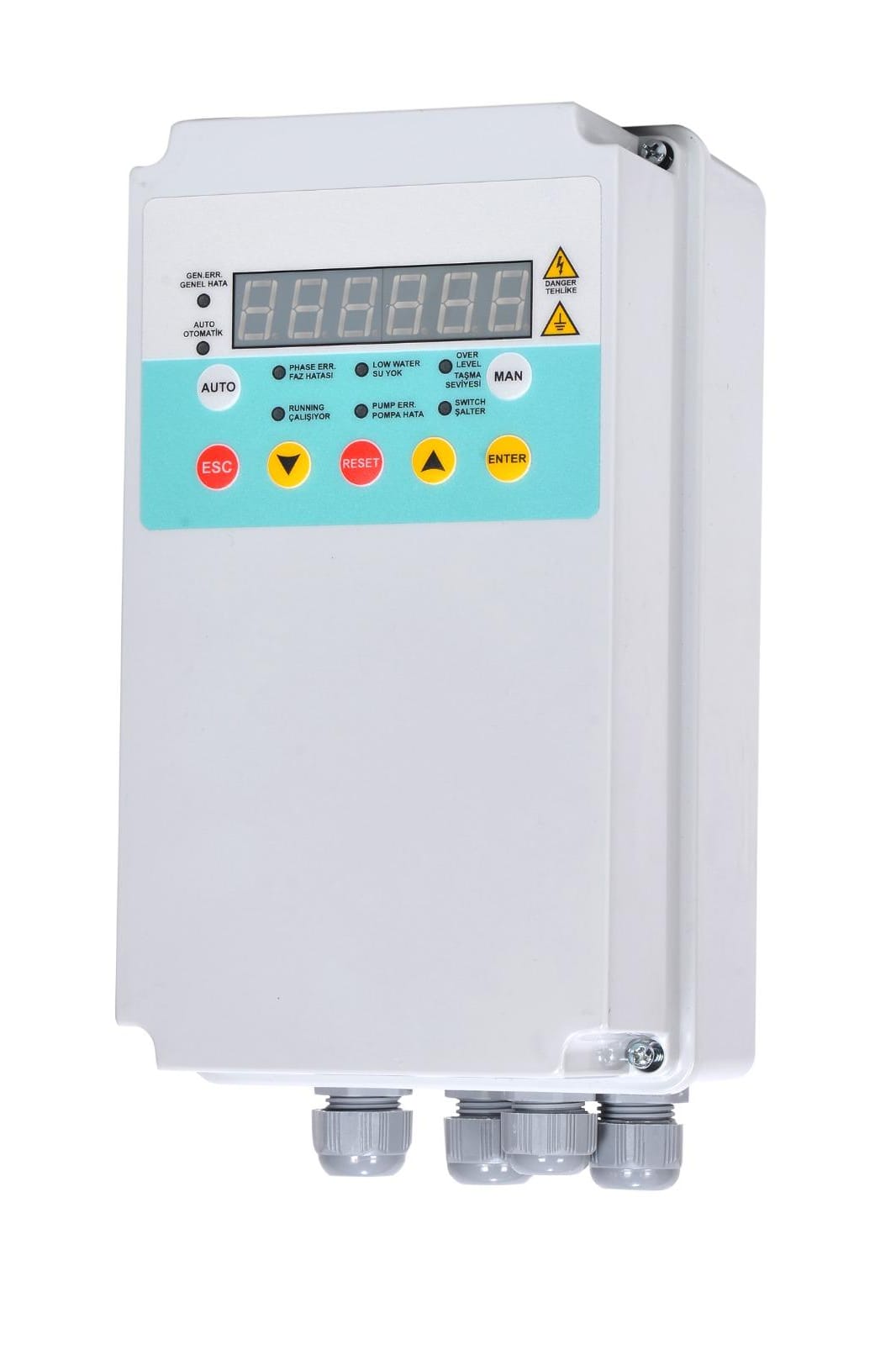

1 POMPALI ELEKTRONİK POMPA KONTROL PANOSU

1 Pompalı Elektronik Pompa Kontrol Panosu

Ürün trifaze modeller için 7,5kW, monofaze modeller için 2,2kW’ a kadar motor gücündeki bir pompayı basınç şalteri, flatör gibi yardımcı ekipmanlar ile irtibatlandırılarak korumaya ve kumanda etmeye yarayan bir cihazdır. Ön paneldeki uyarıcı ledler ve display ekran üzerinden pompaların ve sistemin genel durumu izlenebilir.

Teknik Özellikler

• ✓ Trifaze modeller için 3 faz 400V 50Hz şebeke besleme voltajı.
• ✓ Monofaze modeller için 1 faz 230V 50Hz şebeke besleme voltajı.
• ✓ Faz gerilim değerlerini ölçme ve ekranda sırası ile görüntüleyebilme.
• ✓ Pompa durumunu ekranda görüntüleyebilme.
• ✓ Pompa çalışırken pompa akımlarını ölçme ve ekranda görüntüleyebilme.
• ✓ Otomatik ve manuel çalıştırma imkânı.
• ✓ Tüm hata durumlarını ve hata kodlarını ekranda görebilme.
• ✓ Hata durumlarını sesli uyarıcı ile bildirme.
• ✓ Gerilim koruma fonksiyonu.
• ✓ Yüksek Gerilim koruma değerini ayarlayabilme.
• ✓ Alçak Gerilim koruma değerini ayarlayabilme.
• ✓ Trifaze modeller için faz sırası koruması.
• ✓ Ayarlanabilen yüksek akım koruma değeri (Maksimum 17A)
• ✓ Ayarlanabilen alçak akım koruma değeri
• ✓ Düşük akım koruması sayesinde susuz çalışmaya karşı koruyabilme imkanı
• ✓ Harici Flatör bağlantısı ile Hidrofor modunda susuz çalışmaya karşı koruma
• ✓ Ayarlanabilen şalt sayısı koruması.
• ✓ PTC (termistör) koruması. OPSİYONELDİR.
• ✓ Yetkisiz müdahalelere karşı şifre koruması.
• ✓ 100 adet olay kaydı.

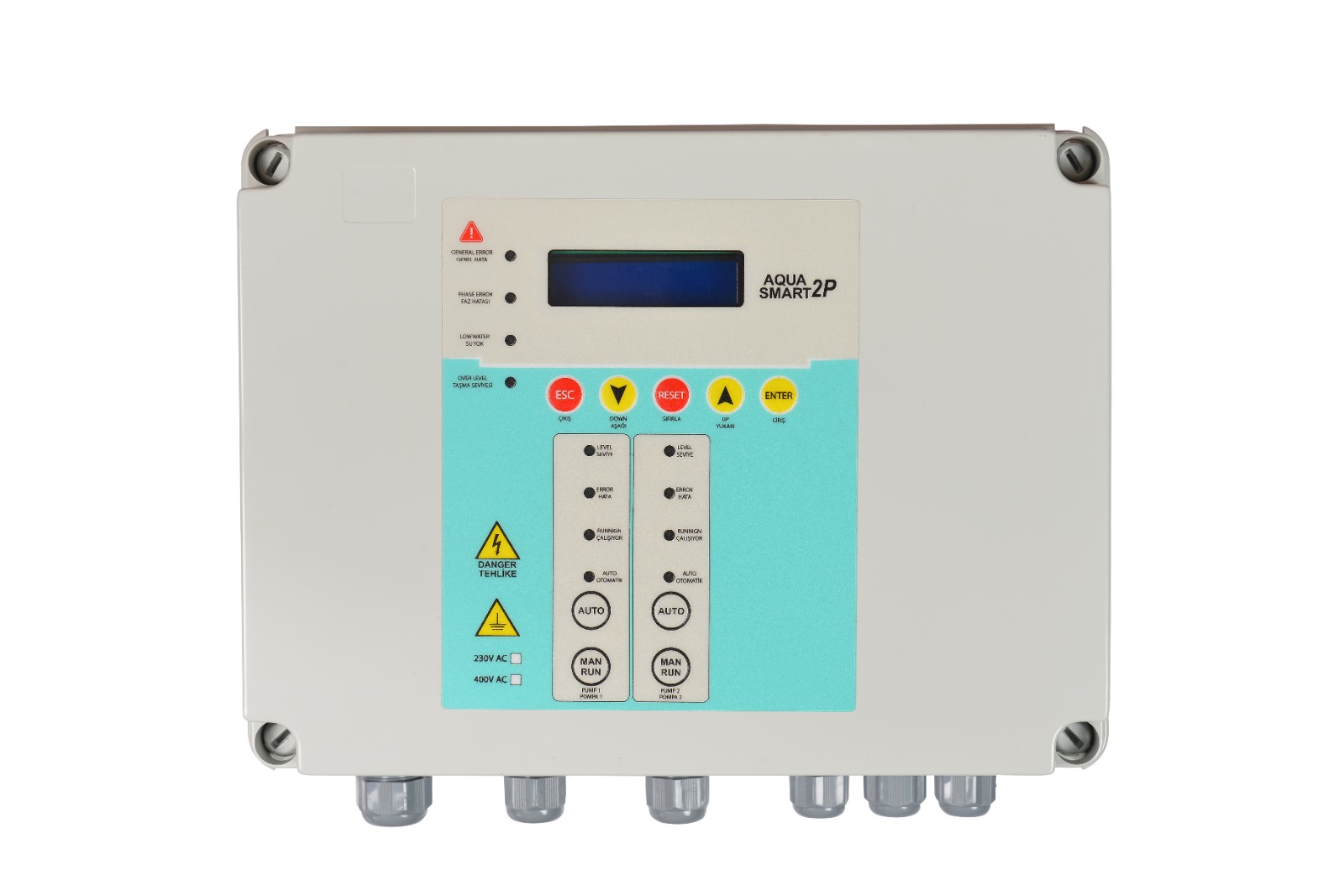

2 POMPALI TRİFAZE VE MONOFAZE ELEKTRONİK POMPA KONTROL PANOSU

2  POMPALI TRİFAZE VE MONOFAZE ELEKTRONİK POMPA KONTROL PANOSUektronik Pompa Kontrol

Ürün trifaze modeller için 7,5kW, monofaze modeller için 2,2kW’ a kadar motor gücündeki bir pompayı basınç şalteri, flatör gibi yardımcı ekipmanlar ile irtibatlandırılarak korumaya ve kumanda etmeye yarayan bir cihazdır. Ön paneldeki uyarıcı ledler ve display ekran üzerinden pompaların ve sistemin genel durumu izlenebilir.

ü  Trifaze modeller için 3 faz 400V 50Hz şebeke besleme voltajı.

ü  Monofaze modeller için 1 faz 230V 50Hz şebeke besleme voltajı.

ü  Faz gerilim değerlerini ölçme ve ekranda görüntüleyebilme.

ü  Pompa durumlarını ekranda görüntüleyebilme.

ü  Pompa çalışırken pompa akımlarını ölçme ve ekranda görüntüleyebilme.

ü  Her pompa için ayrı ayrı Otomatik ve manuel çalıştırma imkânı.

ü  Tüm hata durumlarını ekranda görebilme.

ü  Hata durumlarını sesli uyarıcı ile bildirme.

ü  Gerilim koruma fonksiyonu.

ü  Yüksek Gerilim koruma değerini ayarlayabilme.

ü  Alçak Gerilim koruma değerini ayarlayabilme.

ü  Trifaze modeller için faz sırası koruması.

ü  Her pompa için ayrı ayrı yüksek akım koruma değeri ayarlayabilme. (Maksimum 17A)

ü  Her pompa için ayrı ayrı alçak akım koruma değeri ayarlayabilme.

ü  Düşük akım koruması sayesinde susuz çalışmaya karşı koruma.

ü  Flatör bağlantısı ile Hidrofor modunda susuz çalışmaya karşı koruması.

ü  Ayarlanabilen şalt sayısı koruması.

ü  Derin kuyu uygulamaları için elektrot bağlantısı. *

ü  Atık su pompası uygulamaları için taşma seviyesi flatörü bağlantısı.

ü  Yetkisiz müdahalelere karşı şifre koruması.

ü  Geçmiş olay kaydı.
